PALAS de SOMBREAMENTO

SG.BSA120

A arquitetura contemporânea impõe muitas vezes fachadas retas com amplos vãos envidraçados que necessitam de proteção solar adicional.
A Pala de Sombreamento (Brisa Sol) tem como objetivo responder às múltiplas exigências estéticas e de conforto térmico nos mais variados tipos de edifício, permitindo obter o maior conforto no interior do seu edifício, equilibrando a quantidade de luz natural
e os ganhos térmicos no verão/inverno.

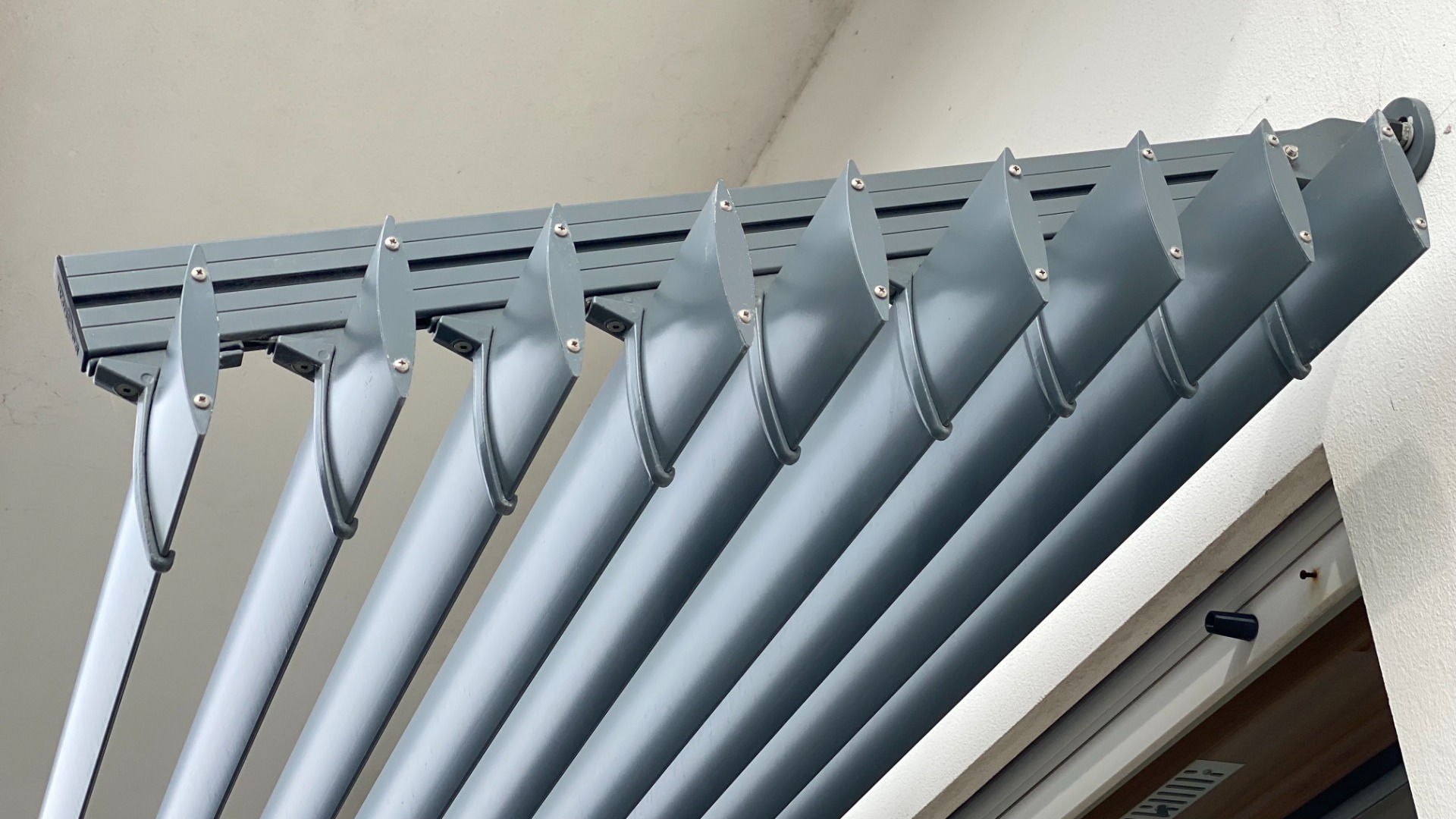

A Pala SeGurAL SG.BSA120 com lâmina tipo asa de avião, vem completar a nossa gama de palas de sombreamento e ir ao encontro das sugestões/ pedidos dos Arquitetos.

Este modelo, vem oferecer ao mercado uma linha versátil e mais contemporânea, completamente em alumínio, desde as lâminas, acessórios fundição, vigas, bases e tirantes.

Eliminando desta forma qualquer risco de corrosão, mantendo sempre a resistência e o garante de uma solução inteiramente segura.

As bases SUH e SUV, oferecem dois tipos de fixação: Em aplique à parede ou por debaixo de uma laje podendo a pala posicionar-se na horizontal (90°) ou inclinada a 15° ou 30°, o que permite obter mais sombreamento com menores afastamentos.
As vigas de suporte das palas têm origem nos prumos das guardas SeGurAL (gama SG.PR) sendo a sua resistência garantida, são entregues em medidas standard (600, 800, 1000, 1200) com toda a maquinação incluída.

As lâminas SGB120.20 podem ser aplicadas com afastamento variável sendo que preconizamos 200 mm entre cada lâmina.

O afastamento entre vigas no máximo é de 2,50 m, o que permite uma grande otimização e uma diminuição de custos com a
uma maior facilidade de montagem.


PALAS BRISA SOL Horizontais:

  • Dimensões da pala adaptáveis às necessidades do local
  • Fixação à parede com a base SUH
  • Fixação por baixo da laje com a base SUV
  • Vigas standard da gama SG.PR com o perfil SGB71.22
  • Afastamento entre vigas de 2,5 m no máximo
  • Tirantes de suspensão necessários para vigas ≥ 1,00m
  • Lâmina SGB120.20 em alumínio extrudido
  • Afastamento entre laminas de 200 mm, podendo ser variável
  • Possibilidade de posicionar a pala com inclinação de 90°, 15° ou 30°
  • Elementos em alumínio termolacado na cor RAL à escolha
  • Bases SUH e SUV em alumínio termolacado cor RAL.
  • Entrega em Pronto a Instalar na obra:

- Lâminas com 3,00m de cumprimento máximo

- Suportes das lâminas em alumínio fundido

- Parafusaria em aço inox

- Não é necessário furar as peças em obra

- Não fornecido: Buchas de fixação das bases


SOMBREAMENTOS / REVESTIMENTOS Verticais:

As palas Sombreamento na Vertical, mais concretamente REVESTIMENTOS de fachadas ou Estendais foram desenvolvidas para permitir numa perspetiva otimização das zonas de sombra, oclusão e melhoramento da eficácia energética dos edifícios a baixo custo.

  • Revestir fachadas de edifícios
  • Isolar e tapar zonas nas varandas (por exemplo para arrumos ou estendais)
  • Ocultar zonas de maquinarias em terraços técnicos
  • Fixação entre dois pisos ou filante em toda a fachada do edifício
  • Afastamento máximo entre prumos de 2,5m
  • Elementos em alumínio termolacado na cor RAL à escolha

De simples instalação, as lâminas são entregues em barras de 3,00m de comprimento standard, permitindo um acerto fácil em obra.

Outros cumprimentos superiores são realizáveis com uniões ou sobre medida adaptado ao projeto.


 Sobre o nosso sistema único de fixação da Lâmina:

  • Suporte e apoio em alumínio fundido
  • Sistema UNICO permitindo a montagem e aperto da Lâmina em 3 posições fixas:
  • 1. Posição da Lâmina a graus, paralelo á parede
  • 2. Posição da Lâmina a 15º graus, em relação á parede

  • 3. Posição da Lâmina a 30º graus, em relação á parede

1. Posição da Lâmina a 0º
1. Posição da Lâmina a 0º
2. Posição da Lâmina a 15º
2. Posição da Lâmina a 15º
3. Posição da Lâmina a 30º
3. Posição da Lâmina a 30º

GABINETE DE APOIO TÉCNICO:

Dúvidas e esclarecimentos técnicos

Casos específicos:

  • Simulações 3D,
  • Análise de resistência,
  • Apoio a cadernos de encargos,
  • Soluções de engenharia para projeto
